薄膜X射线荧光探测器

公司自主研制的新型X射线薄膜探测器XFD-100可以用在同步辐射X射线吸收精细结构谱(XAFS)光束线上,可与现有的XAFS测量系统集成,用于薄膜材料元素的X射线吸收谱测量。XFD-100提供了X射线荧光和全电子产额两种模式,可同时测量,在不同层次上研究薄膜材料中吸收原子的近邻结构。

XFD-100的特点

  • 采用掠入射几何,为薄膜材料的测量而优化,更有效地利用光的辐照面积,且无需过滤片和Soller狭缝去除弹性散射对荧光谱的影响。
  • 通过特有技术有效地去除来自薄膜单晶衬底(如硅片)的衍射信号污染。
  • 探测器具有大的固体接受角,充分利用荧光信号,信噪比高。
  • 由于采用气体探测器,动态范围高,没有半导体探测器固有的剂量饱和问题。
  • 可在X射线荧光与全电子产额两种模式下同时测量X射线吸收谱。
  • 样品室很方便与高温和通气气氛等测量条件集成,便于原位测量。

欣彧公司提供从产品定制化设计,系统集成到系统软件开发的服务。

XFD-100探测器可与加热等原位条件有效结合
XFD-100可工作于电子产额模式和荧光模式,用于X射线吸收谱XAFS实验站

X射线组合折射透镜

高性能聚焦光学元件是X射线检测技术获得高微区空间分辨率的关键器件。X射线组合折射透镜可有效地实现对高光子能量X射线的聚焦。X射线组合折射透镜基于折射效应工作,具有不改变光路、聚焦系统结构简单、尺寸小以及抗辐射损伤能力强等优点。 X射线组合折射透镜通常采用微纳光刻技术制备。

不同X射线光学元件的色散效应

利用光刻技术制备的X射线折射棱镜(由KIT微结构研究所IMT制备),用于X射线聚焦。
利用组合折射透镜对X射线的空间色散效应可以用来制备X射线能量单色器
在同步辐射光束线上利用X射线折射透镜制备的X射线透镜单色器 ,具有与多层膜单色器可比拟的能量带宽,同时具有空间聚焦功能。

参考文献

  1. Tao Liu, Rolf Simon, David Batchelor,Vladimir Nazmov and Michael Hagelstein, A desktop X-ray monochromator for synchrotron radiation based on refraction in mosaic prism lenses, J. Synchrotron Rad, 19 (2012) 191. (pdf file,1.06 MKB, download
  2. Werner Jark, On easily tunable wide-bandpass X-ray monochromator based on refraction in arrays of prisms, J. Synchrotron Rad, 19 (2012) 492.

电动四刀狭缝


电动控制双狭缝系统由四组Smaract SLC平移台由MS-20组合而成,在两维尺度下提供20mm范围的孔径控制,纳米级运动精度
  • 德国Smaract精密电动四刀狭缝
  • 组成:两维电动狭缝,由Smaract SMS-20-20-S组成,可系统定制
  • 量程:0-20mm
  • 刀片材料:可选
  • 最小步长:1nm
  • 精度: 1nm
  • 大气和真空款式可选
  • 运动维度:每刀可在XY两维独立运动,也可以固定的光阑联动
  • 应用:激光、射线和辐射物理等领域的高精度光束成型(shaping)控制。

定制化压电运动系统

根据实际需求,可利用Smaract等公司的纳米运动模组定制多维度的平动、转动运动系统,与控制器联用,装置小巧,精度高。


由SLC-2490-S和SLC-2445-S组成的4维运动系统,两套测角仪可保证载体在一固定点旋转。
Smaract 6维小型衍射仪系统,由多组移动转动纳米精度运动台组成

由三组SLC-1730平移台组成的三位运动系统,可提供 21 x 21 x 21 mm³的运动空间,以及纳米级的运动精度。
Youtube视频

更多介绍,可参见SmartAct网站

激光干涉仪


SMARACT PicoScale激光干涉仪用于精密位移测量,可对以1m/s速率的物体目标精确定位测量,适合于任何移动范围。

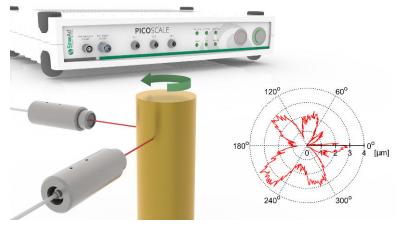

PicoScale用于测量转动部件的轴心对称性

产品:Smaract PicoScale 激光干涉仪

Smaract PicoScale是一种基于迈克尔逊干涉仪原理的轻便式激光干涉仪,具有1pm的测量精度, 1nm的重复测量精度, 可广泛应用于工程物理和科研中高精度位移和振动测量。在实时位置测量中,可以跟踪高达1 m / s的运动目标。目标反射率可以任意选择,超长的工作范围。丰富的数字和模拟输入和输出接口,紧凑的设计,强大的软件功能,使其可以方便地集成到复杂的实验系统中。

技术说明

  • Three-channel Michelson laser-interferometer (40MHz sampling rate per channel, parallel processing)
  • Stabilized DFB diode laser (1510nm 1560nm, NIST-traceable) – Resolution: single-digit pm-range
  • Working distance: 13mm – 650mm
  • Position measurement of travelling targets: up to 1 m/s
  • Interfaces: USB 2.0 (10MHz, 48bit data stream), Gigabit Ethernet, AquadB (up to 20MHz, step size down to 1pm), I/O control options (5x DAC – 1x 12bit@10MHz, 4x 16bit@200kHz; 3x ADC – 1x 16bit@10MHz, 2x 16bit@100kHz; 9x digital I/O for TTL output signals)
  • Pilot-laser for simple aligning (650nm)
  • Delivered with stand-alone GUI (Windows DLL and LabVIEW driver)
  • Linux library for C available – incl. transportation case

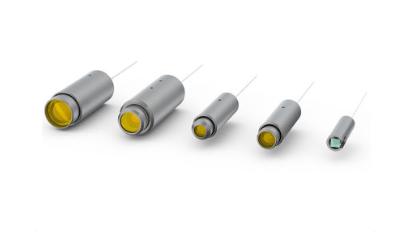

传感器头

  • C01: Standard sensor head type for the PICOSCALE Interferometer. Due to its collimated output beam, the compact form factor and the various customization options, it is appropriate for most common applications.
  • C02: Sensor head with collimated beam for long distances up to 1 meter.
  • C03: Sensor head with collimated beam optimized for moderate distances and retro-reflector targets. Compared to the C02 sensor head type, it has a smaller form factor.
  • F01: Sensor head with focused beam with high alignment tolerance.
  • L01: Sensor head with line focused beam for cylindrical targets.

Link to Smaract

大行程压电运动平台

德国SMARACT公司是世界微纳运动控制领域的佼佼者,其纳米精度的定位产品小巧而灵便,基于压电驱动技术而设计,是真正的运动控制高科技产品。根据实际的应用,SMARACT可提供多种精密定位的产品选择。

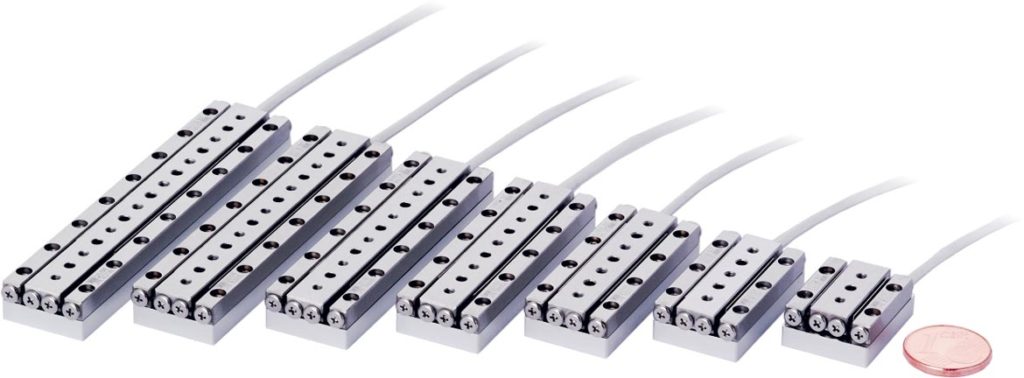

SMARACT的SLC 系列平移台带有交叉滚动轴承的精密滑台,坚固而灵便,通过与编码器的结合,可方便地集成到已有的系统装置中,是纳米运动系统设计的首选部件。


SLC 系列平移台带有交叉滚动轴承的精密滑台,坚固而灵便,通过与编码器的结合,可方便地集成到已有的系统装置中,是纳米运动系统设计的首选部件。
  • 运动量程可选:从4.5毫米到1480毫米;
  • 定位精度高:通过与不同传感器或与PicoScale干涉仪联用,可达到1纳米甚至更低的位移精度;
  • 高度灵活性:运动控制器既可以独立使用,也可以方便地集成到一个已有的系统里。线性压电驱动轴设计可保证不同模块自由组合,达到多维运动控制的目的。

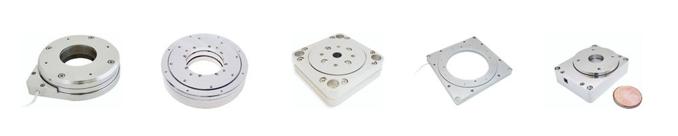

SR-12012 大口径中空(82mm)高精度旋转平台

德国SMARACT公司是世界微纳运动控制领域的佼佼者,其纳米精度的定位产品小巧而灵便,基于压电驱动技术而设计,是真正的运动控制高科技产品。根据实际的应用,SMARACT可提供多种精密定位的产品选择。

更多产品的信息,请访问Smaract网站

微纳压电促动器

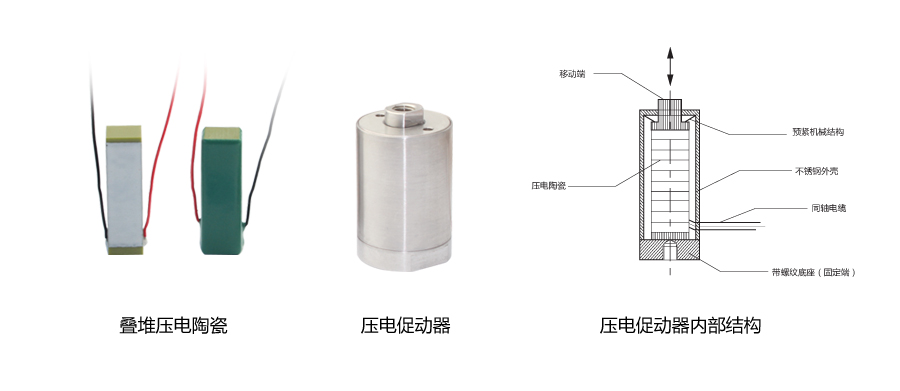

压电陶瓷促动器,又作叫叠层微位移压电陶瓷或多层堆叠压电陶瓷微动装置,用于精密定位、阀门控制、减震等应用。作为机电换能器,压电陶瓷促动器将电信号转换成机械位移并应用于调节控制系统,具有体积小、位移分辨率高、响应速度快、低电压驱动、输出力大等特点。 压电陶瓷促动器包括移动端、固定端、外壳、内部与叠堆压电陶瓷相连接的柔性铰链预紧结构等,将叠堆压电陶瓷精心装配到该机械结构内,就形成机械封装压电陶瓷。

欣彧公司代理以下公司的产品在中国大陆地区的经销

德国Nanofaktur压电运动平台

Nanofaktur HPO actuator

Product: HPO Piezo Direct-Drives

NanoFaktur的HPO系列封装和预加载的压电叠层促动器易于操作且方便使用,与市场上的同类产品相比,在相同尺寸下显示出更高的行程。 60 V 版本(-30.. 30 V)非常适合于对安全要求较高的应用,例如医疗。 密封封装保证了在恶劣的环境下的可靠性。

技术指标

Product-NumberHPO-a50015HPO-a50030HPO-a50050HPO-a50100HPO-a50150Unit
Expansion (0..150 V)15304590135µm
Expansion (-45..180 V)234772143216µm
Resolution0.10.20.30.51nm
Push/Pull1400/100N
Stiffness703725129N/µm
Torque, head-piece to body0.4Nm
Resonance, unloaded20161296kHz
el. Capacitance @ 1V RMS, 1 kHz1.12.23.36.69.9µF
Overall Length, L24344474104mm
Mass w/o Wires1520254055g
Material, Encapsulation, Endpiecesstainless steel
Operating-Temperature-40.. 80°C
Connection Wire, 1.5 m, w/o Socketa=P, e.g. HPO-P50015
Connection Wire, 1.5 m, w/ Lemosaa=L, e.g. HPO-L50015

更多产品信息,可参见德国Nanofaktur的链接

德国PI 压电陶瓷促动器

PI MA-35电机微促动器

技术指标

  • Product Name:PI MA-35
  • Travel range 52 mm (2″)
  • Maximum speed 100 mm/sec
  • Integrated Hall / mechanical limit switches
  • Air and vacuum
  • Unidirectional repeatability down to 0.2 µm
  • Force max. 500 N

更多产品信息,可参见德国PI的链接
